Untuk membangun sebuah jaringan atau networking pasti dibutuhkan peralatan yang dapat menunjangnya. Pada kesempatan kali ini, saya ingin belajar dan berbagi bersama mengenai berbagai perangkat keras atau network hardware yang diperlukan untuk membangun sebuah jaringan komputer.
Dengan mengetahui peralatan apa sajakah yang dibutuhkan dalam membuat sebuah jaringan atau networking, tentu akan mempermudah kita untuk memperkirakan dan juga memperhitungkan berapakah budget yang diperlkan untuk membangun sebuah jaringan atau networking sesuai yang kita inginkan. Hal ini sangat berpenagruh terutama pada administrator jaringan. Ok, langsung saja hardware apa sajakah yang terdapat dalam sebuah jaringan??
1. Kartu Jaringan (Network Interface Card)
Kartu jaringan (Inggris: network interface card disingkat NIC atau juga network card) adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Jenis NIC yang beredar, terbagi menjadi dua jenis, yakni NIC yang bersifat fisik, dan NIC yang bersifat logis. Contoh NIC yang bersifat fisik adalah NIC Ethernet, Token Ring, dan lainnya; sementara NIC yang bersifat logis adalah loopback adapter dan Dial-up Adapter. Disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat yang disebut sebagai MAC address, yang dapat bersifat statis atau dapat diubah oleh pengguna.
Komputer jenis terbaru tidak dilengkapi dengan slot ISA bahkan Network Interface umumnya merupakan Onboard system artinya sudah tersedia pada mainboard sehingga tidak perlu lagi dipasang Lan Card. Sesuai dengan besarnya tingkat kebutuhan akan jaringan komputer, sudah banyak mainboard komputer jenis terbaru dilengkapi kartu jaringan secara on board. Secara Kualitas cukup bagus namun penulis berpendapat lebih baik menggunakan kartu jaringan yang terpisah. Salah satu keuntungannya adalah dapat memilih merk tertentu dan mudah diganti apabila terjadi kerusakan.
2. Hub
Hub adalah sebuah perangkat jaringan komputer yang berfungsi untuk menghubungkan peralatan-peralatan dengan ethernet 10BaseT atau serat optik sehingga menjadikannya dalam satu segmen jaringan. Hub bekerja pada lapisan fisik (layer 1) pada model OSI.Jika jumlah port yang tersedia tidak cukup untuk menghubungkan semua komputer yang akan dihubungkan ke dalam satu jaringan dapat digunakan beberapa hub yang dihubungkan secara up-link. Port yang tersedia biasanya sampai 8, 16, 24 atau lebih banyak sesuai kebutuhan Anda. Untuk kecepatan, Anda dapat menggunakan HUB 10 atau Switch 10/100. Sebaiknya menggunakan 10/100 karena dapat digunakan untuk jaringan berkecepatan maksimal 10 atau 100. Hub ada yang mendukung penggunaan kabel coax yang menukung topologi BUS dan UTP yang mendukung topologi STAR. Namun type terbaru cenderung hanya menyediakan dukungan untuk penggunaan kabel UTP.
3. Switch
Switch jaringan (atau switch untuk singkatnya) adalah sebuah alat jaringan yang melakukan bridging transparan (penghubung segementasi banyak jaringan dengan forwarding berdasarkan alamat MAC).Switch jaringan dapat digunakan sebagai penghubung komputer atau router pada satu area yang terbatas, switch juga bekerja pada lapisan data link, cara kerja switch hampir sama seperti bridge, tetapi switch memiliki sejumlah port sehingga sering dinamakan multi-port bridge.Switch merupakan pengembangan dari konsep Bridge. Ada dua arsitektur dasar yang digunakan pada switch, yaitu cut-through dan store and forward. Switch cut-through mempunyai kelebihan di sisi kecepatan karena ketika sebuah paket datang, switch hanya memperhatikan alamat tujuan sebelum diteruskan ke segmen tujuannya, sedangkan switch store and forward merupakan kebalikannya. Switch ini menerima dan memeriksa seluruh isi paket sebelum meneruskannya ke tujuan dan untuk memeriksa satu paket memerlukan waktu, tetapi proses ini memungkinkan switch mengetahui adanya kerusakan pada paket data dan mencegahnya agar tidak mengganggu jaringan.
Dengan Swith terdapat beberapa kelebihan karena semua segmen jaringan memiliki bandwidth 10 Mbps penuh. Tidak terbagi seperti share network pada penggunaan Hub.
4. Router
Cisco Router
Router adalah sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.
Router tidak mempunyai kemampuan untuk mempelajari, namun dapat menentukan path (alur) data antara dua jaringan yang paling eficien. Router beroperasi pada lapisan Network (lapisan ketiga OSI.). Router tidak mempedulikan topologi dan tingkat access yang digunakan oleh jaringan. Karena ia beroperasi pada lapisan jaringan. Ia tidak dihalangi oleh media atau protokol komunikasi. Bridge mengetahui tujuan akhir paket data, Router hanya mengetahui dimana router berikutnya ditempatkan. Ia dapat digunakan untuk menghubungkan jaringan yang menggunakan protokol tingkat tinggi yang sama. Jika paket data tiba pada router, ia menentukan rute yang terbaik bagi paket dengan mengadakan pengecekan pada tabel router. Ia hanya melihat hanya melihat paket yang dikirimkan kepadanya oleh router sebelumnya.
5. Bridge
Wireless Bridge
Bridge digunakan untuk menghubungan antar jaringan yang mempunyai protokol yang sama. Hasil akhirnya adalah jaringan logis tunggal. Bridge juga dapat digunakan jaringan yang mempunyai media fisik yang berbeda. Contoh jaringan yang menggunakan fiber obtik dengan jaringan yang menggunakan coacial.
Bridge mempelajari alamat tujuan lalulintas yang melewatinya dan mengarahkan ke tujuan. Juga digunakan untuk menyekat jaringan. Jika jaringan diperlambat dengan adanya lalulintas yang penuh maka jaringan dapat dibagi menjadi dua kesatuan yang lebih kecil.
6. Repeater
Home Repeater
Repeter ini bekerja pada Physical Layer dalam model OSI. Fungsi Repeater ini sederhananya adalah meneruskan paket data yang dikirim dari PC tanpa memiliki kecerdasan seperti Router yang memiliki filtering destination baik IP, MAC Address dan lain-lain sehingga hanya memiliki kemampuan meneruskan saja ke alamat yang akan dituju.
Data yang dikirim oleh sebuah computer akan disampaikan ke tujuan dengan menyebarkan berita (broadcast) ke seluruh computer yang terhubung dalam satu terminal (Repeater), akibatnya seluruh computer yang terhubung akan menerima paket data dan jika dalam waktu yang bersamaan ada computer lain yang mengirim paket data maka yang terjadi adalah crush atau tumbukan data, dan ini akan mempengaruhi kelancaran arus data dalam jaringan tersebut.
Repeater tidak memiliki kemampuan untuk meneruskan data ke computer lain yang berada dalam broadcast domain atau network ID yang lain, oleh sebab itu IP Address yang diberikan pada computer yang berada dalam LAN yang sama biasanya memiliki network yang sama pula.
7. Brouter
Adalah yang menggabungkan teknologi bridge dan router. Bahkan secara tidak tepat seringkali disebut sebagai router multiprotokol. Walau pada kenyataannya ia lebih rumit dari pada apa yang disebut router multiprotokol yang sebenarnya.
8. Konektor UTP (RJ-45)
Untuk menghubungkan kabel UTP diperlukan konektor RJ-45 atau sejenis jack yang bentuknya mirip dengan jack kabel telepon (RJ-11) namun memiliki lebih banyak pin. Konektor tersebut dipasang di kedua ujung kabel dengan peralatan tang khusus UTP, yang bernama tang crimping (crimping tool). Namun jika belum bisa memasangnya, Anda dapat meminta sekaligus memasangkan pada saat membeli kabel UTP.9. Kabel UTP
Ada beberapa jenis kabel yang digunakan dalam jaringan network, (seperti kabel UTP, STP, Coaxial, dll) namun yang paling banyak dipakai pada private network/Local Area Network saat ini adalah kabel UTP.10. Cluster Control Unit
Cluster Control Unit
Cluster Control Unit membangun hubungan antara terminal yang dikendalikannya dengan perlatan-peralatan dan jaringan. Alat ini memungkinkan beberapa terminal berbagi satu printer atau mengakses beberapa komputer melalui jaringan yang bebeda. Cluster Control Unit dapat pula mengerjakan pemeriksaan kesalahan dan pengubahan kode.11. Multiplexer
Optical Fiber Multiplexer
Saat beberapa terminal harus berbagi satu saluran pada saat yang sama, multiplexer dapat ditambahkan pada tiap ujung. Multiplexer adalah suatu alat yang memungkinkan pengiriman dan penerimaan bebrpa pesan secara serentak. Penambahan multiplexer berdampak seperti mengubah jalan satu jalur menjadi jalur bebas hambatan dengan beberapa jalur.
Pengaturan nomor port dan protokol yang mengirim data pada modul sofware yang benar didalam host.
12. Front-end Processor
Front-end Processor menangani lalulintas Jaringan komputer yang masuk dan keluar dari host komputer. Kedua komputer tersebut dapat merupakan jenis apapun, tetapi configurasi yang umum terdiri dari sejenis komputer mini khusus yang berfungsi sebagai front-end processor dan sebuah mainframe yang menjadi host.
Front-end Processor berfungsi sebagai unit input dari host dengan mengumpuklkan pesan-pesan yang masuk dan menyiapkan data bagi host. Front-end Processor juga berfungsi sebagai unit output dari host dengan menerima pesan-pesan untuk transmisi ke terminal.
Walau kecepatan transmisi antara saluran dan front end Processor relatif lambat ( dalam banyak kasus bit-bit ditransmisikan secara serial ) kecepatan tarnsmisi front-end processor dengan host dapat berlangsung secara cepat ( beberapa bit ditransmisikan secara paralel).
Sebagian front-end processor melakukan message switching dengan mengatur rute (routing) pesan dari suatu terminal ke yang lain tanpa melibatkan host. Jika karena suatu hal terminal penerima tidak dapat menerima pesan (mungkin sedangan digunakan atau rusak) front-end processor dapat menyimpan pesan tersebut dalam penyimpanan sekunder dan mengirimkannya nanti. Kemampuan ini disebut simpan dan teruskan (store and forward).
13. Server / Host

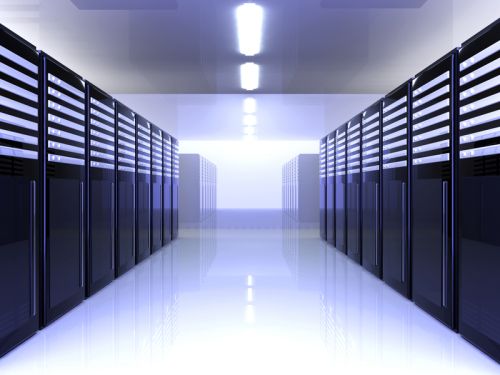

Server Room
Server atau server computer yaitu komputer yang bertugas menjadi pusat data dan melayani bagi komputer atau perangkat-perangkat yang terhubung dalam sebuah jaringan. Server bisa juga kita gambarkan sebagai induk dalam sebuah jaringan. Server mempunyai tugas mengatur dan mengelola berbagai resource atau sumberdaya yang terdapat dalam jaringan tersebut.
Sebenarnya setiap PC bertanggung jawab mengelola resourcenya dan membagikannya kepada PC yang lain. PC manapun yang memberikan resourcenya dianggap sebagai server, dan PC yang mengakses ke resource PC lain disebut client. Dan inilah yang dimaksud jaringan peer-to-peer.
Juga dalam server terdapat istilah Dedicated server, apakah artinya? Dedicated server adalah komputer yang dibuat dan disediakan khusus untuk menjadi server. Komputer ini biasanya hanya digunakan sebagai pengatur berbagai sumberdaya yang terdapat di dalam jaringan. Karena mempunyai tugas yang berat, maka Dedicated Server biasanya juga didesain agar mampu menjalankan pekerjaan-pekerjaan tersebut. Karena itulah dedicated server ini biasanya mempunyai sumberdaya yang lebih banyak jika dibandingkan dengan PC client.
Host/Server mengerjakan pemrosesan data untuk jaringan. Pesan-pesan yang masuk ditangani dengan cara yang sama dengan data yang di terima dari unit unit jenis apapun. Setelah pemrosesan pesan dapat ditransmisikan kembali ke front-end processor untuk routing.
14. Gateway
Gateway dilengkapi dengan lapisan 6 atau 7 yang mendukung susunan protokol OSI. Ia adalah metode penyambungan jaringan ke jaringan dan jaringan ke host yang paling canggih. Gateway dapat digunakan untuk menghubungkan jaringan yang mempunyai arsitektur berbeda misalnya PC berdasarkan Novell dengan jaringan SNA atau Ethernet
15. Modem
ADSL Modem
Satu-satunya saat modem tidak diperlukan adalah saat telephone tombol digunakan sebagai terminal. Semua saluran jaringan komputer lain memerlukan modem pada tiap ujungnya. Modem dirancang untuk beroperasi pada kecepatan tertentu biasanya 300, 1200, 2400, 4800 atau 96000 bit per detik (bps) dan seterusnya kecepatan modem menentukan kecepatan transmisi data.
ADSL adalah type modem untuk penggunaan access internet kecepatan tinggi. Umumnya modem ADSL merupakan integrasi dari modem, firewall dan ethernet switch serta router dan mungkin juga dengan transceiver. Modem ADSL bekerja pada frekuensi yang berbeda dengan frekuensi yang digunakan dalam percakapan telephone sehingga saluran telephone dapat digunakan untuk percakapan bersamaan dengan penggunaan transmisi data melalui modem ADSL.
16. Radio
Radio OMNI
Transmisi data juga dilakukan melalui frekuensi radio seperti yang digunakan pada jaringan perbankan, Travel, warnet. Peralatan ini masih dikuasai perusahaan penyedia layanan public (provider) seperti PT Lintas Artha, Indosat, Telkomsel. Fren. Untuk lingkup lebih kecil tersedia wireless untuk pembuatan jaringan lokal tanpa kabel. Misalnya dengan Modem ADSL yang dilengkapi dengan wireless router dapat digunakan untuk jaringngan lokal pada ruangan. Hanya saja kemampuan wireless tidak dapat atau terganggu oleh partisi terutama partisi beton. Sehingga tidak efektif digunakan untuk jaringgan lokal suatu perusahaan dimana client computer tersebar di dalam ruangan tertutup.
17. Access-Point
Fungsi Access Point ibaratnya sebagai Hub/Switch di jaringan lokal, yang bertindak untuk menghubungkan jaringan lokal dengan jaringan wireless/nirkabel para client. Di access point inilah koneksi internet dari tempat anda dipancarkan atau dikirim melalui gelombang radio. Ukuran kekuatan sinyal juga mempengaruhi area coverage yang akan dijangkau, semakin tinggi kekuatan sinyal (ukurannya dalam satuan dBm atau mW) semakin luas jangkauannya.
